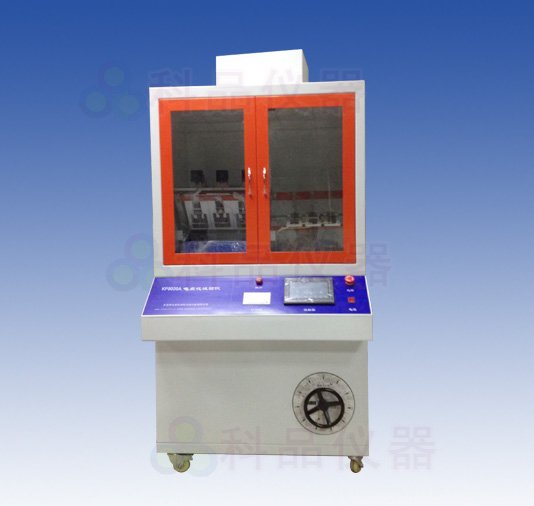

KP8020A电线电缆电痕化试验仪（电线电缆漏电起痕试验仪）

KP8020A电线电缆电痕化试验仪（电线电缆漏电起痕试验仪）

一、产品概述

本设备用于检测电线电缆耐电痕化的能力，模拟实际环境对一垂直放置的样品以一定速度和流速喷洒0.1%的氯化钠溶液，同时施加高压电压，在此周期内试样电流若不超过1A，样品不燃烧，电极和地之间无连续电弧，样品无击穿现象则认为样品合格。适用于单芯电缆，也可用于多芯电缆检测。设备外部使用全不锈钢制作，内部采用耐腐蚀和绝缘的环氧板密封处理，有效防止漏电以及污染液腐蚀金属外壳。

二、适用范围

本设备适用于电线电缆耐受在污秽条件下因表面漏电引起电痕迹而造成损坏的能力。

三、符合标准

本设备完全符合标准GB/T 3048.1-2007《电线电缆电性能试验方法》、GB/T 3048.7-2007《电线电缆电性能试验方法：第7部分：耐电痕试验》要求。

标准免费下载：免费下载：GBT 3048.7-2007电线电缆电性能试验方法 第7部分：耐电痕试验

四、技术参数

设备组成：电控制部分、喷雾装置、高压电压发生装置、调压装置以及污液体收集装置组成。

1、试验电压：0~5000V 任意可调

2、试验电流：最大2A

3、报警电流：1 A

4、电压调压器：10KVA  输出0~250V

5、高压变压器：10KVA  输出0~5000V

6、电极夹：采用全铜制作

7、样品绝缘架：采用高绝缘的铁氟龙制作

8、液体喷雾装置：喷程1.2米，喷雾速度3m/s，喷雾量0.5mm/min

9、过流检测装置：采用高灵敏度断路器，当回路电流超过设定值时候自动切断电源，并输出报警信号

10、控制系统：采用西门子PLC+威纶触摸屏精密控制，喷雾精确，定时准确，操作简单，数据自动记录，无需认为记录和运算。

11、漏电保护装置：设备配备有高灵敏度的漏电检测装置，在外壳漏电或过流时立即切断电源并报警，有效保护操作者人身安全和设备的可靠性。

12、内部处理：内部采用耐腐蚀和绝缘的环氧板密封处理，具绝缘和防腐蚀作用

13、设备尺寸：L1300mm*W800mm*H1700mm

14、使用电源：220V  50/60Hz

15、设备重量：120kg
