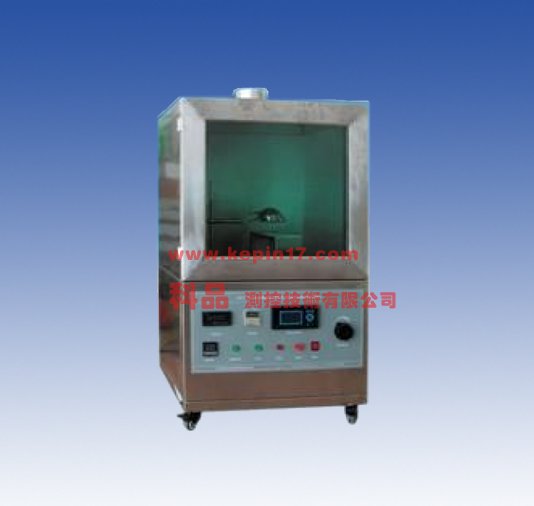

发动机舱内隔热材料热辐射试验机符合D45 5254-1985标准要求

发动机舱内隔热材料热辐射试验机符合D45 5254-1985标准要求

一、适用行业：
发动机舱内隔热材料热辐射试验机符合D45 5254-1985<发动机舱内隔热材料的热辐射耐燃性测试 >中的要求，试验方法规定了测试位于发动机机舱热辐射源（如：排气管）附近的隔热材料燃烧性的试验方法，适用于舱内非金属材料耐燃性鉴定。
二、适用标准：
依据D45 5254-1985发动机舱内隔热材料的热辐射耐燃性测试标准要求设计。
三、发动机舱内隔热材料热辐射试验机原理：
让试验材料在可调节温度的辐射罩下承受一定的时间热辐射，然后检查材料性能。
四、设备主要构成
1、由耐火材料构成的试验箱，并装配有一无强力吸气的排气装置，容积：宽×高×深650×600×500。
2、由耐火材料做成的放置试样的试样架。
3、固定辐射罩架子。
4、辐射罩：功率为300W（内径70mm，外径90mm）。
5、计时器：0~99.99/S/M/H可随意设定。
6、温度调节装置：由直径为10mm，厚度为2mm的圆铜片组成，铜片中心有一只与温度调节器相连的热电偶，试验温度可调节到300℃。
7、与记录仪兼容的热电偶。
8、空调室：温度23±2℃，相对湿度65±5%。
五、试验步骤与试验结果的判定
1、至少取3块试样，试验前放置试样于空调室内至少24小时。
2、安装试样，把温度调节装置定位在试样上（探头的下半部应与试样接触）；安装热电偶，使热电偶与试样外表面相平齐。
3、把辐射罩固定在架上，辐射方向朝下，把试样放在其支架上，调节试样外表面与辐射罩辐射面的距离到30±2mm，调节完成把装置放在试验箱内。
4、把热电偶和记录仪连接，辐射罩和温度调节器连接，调节温度调节器的温度，没有特殊指示时，这个温度为220℃，连续记录试样在辐射作用下所达到的温度，当温度达到确定值时，开始计时。试验进行15分钟。
5、辐射结束后，取出热电偶和探头，并把试样放在空调室内1小时。
6、结果分析：记录试验过程中所有观察到的特殊现象（烟、开始燃烧、火焰等），材料开始烧焦时停止试验；当试验中断时，记录导致停止的原因，记录试验全部时间及中断时的温度（材料和调节）。在试样辐射区域把试样横向切平，检查材料在厚度方向的状态。
