KP8239巷道丙烷燃烧性能试验装置

KP8239巷道丙烷燃烧性能试验装置

装置简介：

输送带巷道丙烷燃烧性能试验装置适用于煤矿用织物整芯阻燃输送带巷道丙烷燃烧性能试验。符合MT914-2008《煤矿用织物整芯阻燃输送带》之巷道丙烷燃烧性能试验。此设备是本公司最新推出的新款产品，控制箱采用继电器控制系统，所有有电子原件均采用国内领先品牌，能更好地保证机器的工作性能及检测精度。空气净化采用强力排风系统，启动排风扇系统将废气通过水帘活性碳净化处理后排出，满足国家排放标准。

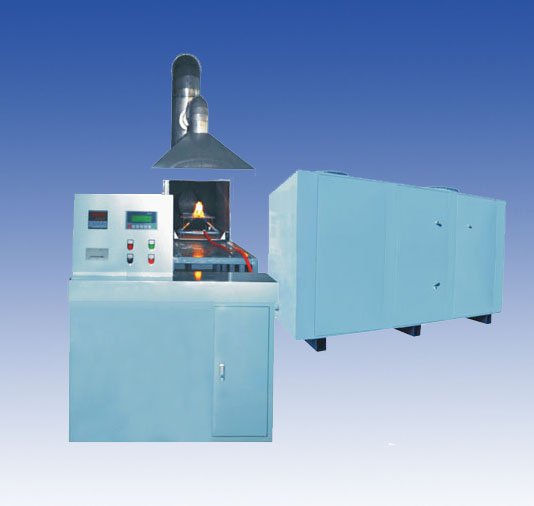

巷道丙烷燃烧性能试验装置结构由主控制箱、鼓风装置、燃烧支架、及燃烧喷灯四大部份组成，机架材质采用优质不锈钢方通焊接而成，控制箱材质为静电钢板，表面进行喷塑处理，更显光洁、美观。

装置技术参数：

一、适用范围：
适用于煤矿用织物整芯阻燃输送带巷道丙烷燃烧性能试验。
二、符合标准：
符合MT914-2008《煤矿用织物整芯阻燃输送带》之巷道丙烷燃烧性能试验。
三、主要技术参数

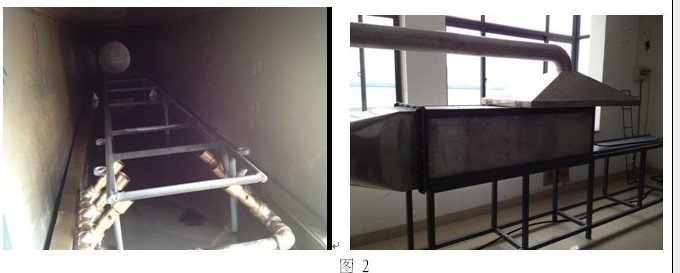

3.1巷道：由一个腔室组成，该腔室的外壁采用25mm的难熔材料建造，其入口尺寸460mmx460mm,长度：1676mm，通过厚为1.5mm不锈钢圆锥连接器与直径300mm的排气管相联。见图2

3.2排气罩：由厚1.5mm不锈钢组成，置于试验腔室的正上方，用于抽取试验过程时从炉口外扩散的烟气；
3.3支架：用于安放固定输送带样品，该试验台规格：长1500mm，宽220mm，高160mm,由直径为10mm的钢棒组成。

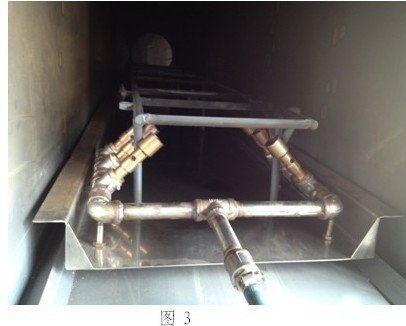

3.4苯烷燃烧器：由六个燃烧喷射器组成，喷射头向内倾斜45°角；见图3

3.5试料：≥95%灌装丙烷气体；
3.6称重装置：
用于称重试验前后输送带试样和气瓶重量；30kg/0.001kg
3.7风速计：安放在距腔室地面310mm和腔室入口285mm处的中心线上；
3.8热电偶：K型，外径不大于3mm；丝径0.5 mm，精度不低于Ⅱ级，量程1300℃；
3.9温控系统：采用电脑控制，热电偶产生的毫伏信号送至信号调节板，通过数据采集卡将模拟转为数字信号，然后由计算机软件控制和报表输出；
3.10计时器：分辨率：0.1S，误差不大于1s/h
3.11燃料流量计:35~350L/H可调 控制精度±2L/h
3.12燃料消耗量控制精度：565±2g/50min
3．13电源电压：AC380V 50Hz 三相五线制；
3.14、消耗功率：4.01KW；
3.15、试验环境温度：5℃--30℃;
