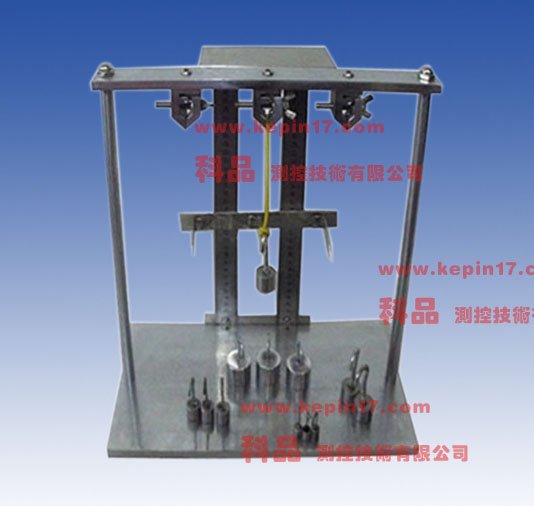

KP8118电线电缆热延伸装置、加热变形装置
一、适用范围:
适用于考核对所有绝缘材料制成的电线外套的耐热拉伸性能。
二、依据标准:
满足GB/T2951.5—1997、GB/T2951-2008、ICEA_T-27-581-2008-4.3、UL1581、GB5013.3-5013.7—1997、JB8735.1-8735.3—1998等试验标准。
三、主要参数:
整机尺寸:L400*W200*H400(mm)
试验工位:3工位,每次可同时测3个样品。
砝码质量:1、2、5、10、20、
机器材质为45#表面加厚镀铬,外观精美,防锈。
四、 试验设备及器具
1、 热延伸试验仪、砝码
2、 钢尺
五、取样及试样制备
1、 从每一被测试样上切取两个绝缘样段和护套样段。
2、 哑铃试件应在除去所有凸脊和/或半导电层后从绝缘和护套内层制取。
3、 按哑铃试件和管状试样的制备方法切取2个绝缘和护套试样。
4、 计算截面积。
六、试验步骤
1、 将热延伸仪加热到200±
2、 将两个试件和钢尺夹持在试验架上,在试件的下端挂上按机械应力为0.20N/ mm²计算得出的重物。
3、 用夹头固定管状试件时,不应该使试件两端紧密封闭。如在试件一端插入一小段金属针管,其尺寸略小于试件内径。
4、 试件放入烘箱后达到规定温度开始计时,15分钟后立即测量标志线间的距离,如果烘箱没有观察窗而必须把门打开运行测量,则应在打开门后30秒内测量完毕。(如有争议, 试验应在带观察窗的烘箱内进行,并且不打开箱们测量)。
5、 测量后应立即从试件上解除重物(在下夹头处把试样剪断),并使试件在规定的温度下恢复5分钟。然后从烘箱内取出试件,慢慢冷却至室温,再次测量标记线间的距离。
6、 计算伸长率及中间值。
伸长率计算公式如下:
拉伸后的标记间距离-原始标记间距离
伸长率= X 100%
原始标记间距离
七、试验结果的评定
1、 在规定温度下负重15分钟后,伸长率的中间值不大于175%。
2、 试件从烘箱内取出冷却后标记线间距离的增加量的中间值对试件放入烘箱前该距离的百分比应不大于25%。
