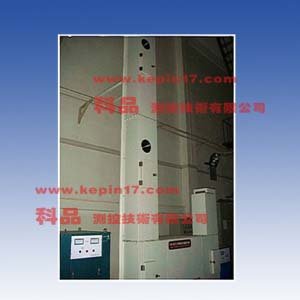

KP8099风能电缆高低温耐扭转试验机

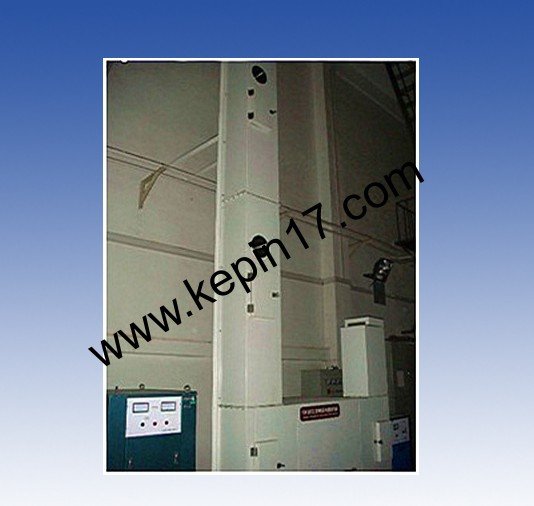

KP8099风能电缆高低温耐扭转试验机

一. 适用范围：

l 适用于风力发电机中由机舱引向塔架部分的并且在风机对风过程中需要扭转的所有电缆。

二. 符合标准：

l 符合TICW/01-2009附录B《风力发电机用电缆扭转试验方法》。

三、主要技术参数：

1）试样限制：

1．1易燃、易爆、易挥发性物质试样的试验

1．2腐蚀性特质试样的试验

1．3生物试样的试验

1．4强电磁发射源试样的试验

2）容积、尺寸和重量：

2．1标称内容积--1520L

2．2工作室尺寸400×300×2300（㎜）试验通道300×300×12600（㎜）

2．3外型尺寸1550×2500×左高度1720㎜右高度9620㎜ 左右通道外型尺寸640×540㎜

2．4总质量2500Kg左右

2．5电缆测试范围: 35KV以下风能电缆测试

3）性能：

3．1测试环境条件：环境温度为25℃、相对湿度≤85﹪R.H、试验箱内无试样条件下

3．2测试方法：多点测试

3．3温度范围：-60～80℃

3．4温度波动度：≤±0.5℃

3．5温度均匀度：≤±3℃

3．6升温时间：可调

3．7降温时间：平均0.7～1.0℃/min

3．8满足试验标准：

TICW1-2009风力发电耐扭曲软电缆扭转试验方法

GB/T2423.1-2001 试验A：低温试验方法

GB/T2423.2-2001 试验B：高温试验方法

IEC794－1－F1  国际电工委标准

四、主要配置

1）保温围护结构：

外壁材料：冷轧镀锌钢板喷塑

内胆材料：SUS304不锈钢板

箱体保温材料：硬质聚氨酯发泡+玻璃纤维

门密封条：耐高温硅胶

   1、1空气调节风道：不锈钢离心式多叶片选配耐高温长轴空调电机1套

   1、2试验箱标准配置：观察窗：多层中空耐高温（500℃）玻璃窗（200×300）扭曲控制柜、架：700×1300×1400

   1、3门洞：单开铰链门

   1、4控制面板：电源、控制器显示屏、控制安钮

   1、5配电控制柜：配电板、排风扇

   1、6加热器：不锈钢翅片加热器

   1、7夹具：电缆扭转夹具一套

   1、8电源线孔及排水孔：位于箱体背面

2）制冷系统

2、1工作方式：机械压缩双级制冷方式

2、2制冷压缩机：全封闭法国“TECUMSEH”原装进口复叠式机组

2、3蒸发器：翅片管式换热器

2、4冷凝器：风冷型,翅片管式换热器

2、5节流装置：毛细管

2、6电磁阀：意大利丹佛斯/美国卡士妥

2、7过滤器：意大利丹佛斯

2、8铜管：优质无氧铜管、充氮焊接

2、9减震模块：压缩机：弹簧减振  制冷系统：整体二次减振

3）制冷剂：R23、R404a
